সতর্কতা:
পরিমাপের আগে, ভিএফডি চালিত হয়েছে এবং পাওয়ার লাইনগুলি আর, এস, টি এবং আউটপুট লাইন ইউ, ভি, ডাব্লু সরানো হয়েছে তা নিশ্চিত করা প্রয়োজন। কেবল পি+/এন- পরিমাপ করার পরে এবং কোনও ডিসি ভোল্টেজ নেই অপারেশনটি চালানো যেতে পারে!
ভিএফডি এর রেকটিফায়ার মডিউলটি পরিমাপ করুন:
প্রথমে মাল্টিমিটারটি "ডায়োড" অবস্থানে সেট করুন এবং তারপরে সনাক্তকরণের জন্য নীচের পদক্ষেপগুলি অনুসরণ করতে মাল্টিমিটারের লাল এবং কালো পরীক্ষার লিডগুলি ব্যবহার করুন:
দ্বিতীয়ত, ব্ল্যাক টেস্ট লিডের সাথে ডিসি বাসের ইতিবাচক টার্মিনাল পি (+) স্পর্শ করুন এবং রেড টেস্ট লিডের সাথে ক্রমানুসারে আর, এস এবং টি টাচ করুন। মাল্টিমিটারে প্রদর্শিত মানগুলি রেকর্ড করুন।
তৃতীয়ত, তারপরে ডিসি বাসের নেতিবাচক টার্মিনাল এন (-) এর লাল পরীক্ষার লিডটি স্পর্শ করুন এবং ক্রমানুসারে কালো পরীক্ষার লিডটি আর, এস এবং টি-তে স্পর্শ করুন এবং মাল্টিমিটারের প্রদর্শন মান রেকর্ড করুন।
চতুর্থত, যদি ষষ্ঠ পরিমাপের প্রদর্শিত মানগুলি মূলত ভারসাম্যপূর্ণ হয় তবে এটি ইঙ্গিত করে যে ভিএফডি সংশোধন নিয়ে কোনও সমস্যা নেই। অন্যথায়, সংশ্লিষ্ট অবস্থানে সংশোধন মডিউল ক্ষতিগ্রস্থ হয়।
ভিএফডি এর আইজিবিটি মডিউলটি পরিমাপ করুন:
প্রথমে মাল্টিমিটারটি "ডায়োড" অবস্থানে সেট করুন এবং তারপরে সনাক্তকরণের জন্য নীচের পদক্ষেপগুলি অনুসরণ করতে মাল্টিমিটারের লাল এবং কালো পরীক্ষার লিডগুলি ব্যবহার করুন:

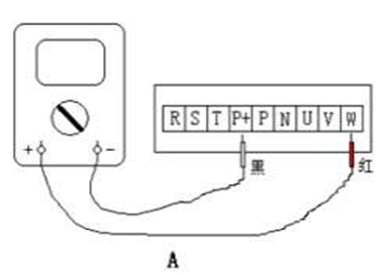

দ্বিতীয়ত, ব্ল্যাক টেস্ট লিডের সাথে ডিসি বাসের ইতিবাচক টার্মিনাল পি (+) স্পর্শ করুন এবং রেড টেস্ট লিডের সাথে ক্রমানুসারে ইউ, ভি এবং ডাব্লু স্পর্শ করুন। মাল্টিমিটারে প্রদর্শিত মানগুলি রেকর্ড করুন।
তৃতীয়ত, তারপরে ডিসি বাসের নেতিবাচক টার্মিনাল এন (-) এর রেড টেস্ট লিড স্পর্শ করুন এবং ক্রমানুসারে ব্ল্যাক টেস্ট লিডটি ইউ, ভি, এবং ডব্লিউতে স্পর্শ করুন এবং মাল্টিমিটারের ডিসপ্লে মানটি রেকর্ড করুন।
চতুর্থত, যদি ষষ্ঠ পরিমাপের প্রদর্শিত মানগুলি মূলত ভারসাম্যপূর্ণ হয় তবে এটি ইঙ্গিত করে যে ভিএফডি এর আইজিবিটি ইনভার্টার নিয়ে কোনও সমস্যা নেই। অন্যথায়, সংশ্লিষ্ট অবস্থানে আইজিবিটি ইনভার্টার ক্ষতিগ্রস্থ হয়েছে।
